HOT ! 3C2V+0.9mm2芯ケーブル+支持線付200M(黒色)【防犯カメラ用0.9mm警報2芯+支持線付200m複合式同軸ケーブル】

■ 防犯カメラ用3C2V+0.9mm2芯線200M複合同軸ケーブル支持線付3C2V+0.9mm-200M複合ケーブル(黒色)は、端子未加工
単線仕様200m複合式同軸ケーブルです。
圧着コネクタは、3C2V用がお使いいただけます。
BNC用には、CBP-BNC-10(10個入)
RCA用には、CRP-RCA-10(10個入)がお薦めです。
同軸ケーブル外径は5.4mm・特性インピーダンスは75Ω仕様。
内部導体は軟銅単線構造で、 防犯カメラ以外にも幅広い用途で
ご利用いただけます。
映像線・2芯線の端子加工はされておりませんので
各種圧着端子やネジ式端子等での端子加工が必要です。
ケーブルのカットには、3C/5Cに対応したケーブルストリッパー
TKG-CSBがオススメです。
コネクタの取付には、3C/4C/5Cに対応したBNCコネクタ専用圧着工具
TKG-BNC35CAがご利用いただけます。
●架空配線等に最適な支持線付複合ケーブル仕様
本ケーブルは3C2V同軸線に、直径1.2mm(外径2.7mm)の支持線が
付いておりますので、架空での配線を行う際に便利な仕様となっております。
●電源伝送・制御信号伝送に使える0.9mm2芯線
本ケーブルは、3C2V同軸線・支持線の他に0.9mm2芯線も装着しております。
DC2.1mm電源端子のDC-PT-PII・DC-PT-JIIを装着しての電源伝送や
PTZカメラ等のRS-485制御信号を伝送して、コントローラーの
WTX-1200A等へ制御信号伝送にもご利用いただけます。
●便利なレングスマーク付仕様
黒色ケーブルは、1m毎に長さがわかる
レングスマークが印刷されています。
現場作業の際に、必要な長さを迅速に確認でき、作業時間の軽減につながります。
●ケーブルの引き出しがしやすいリール内蔵ボックス
ケーブルが入っている外装箱は、箱の開閉部の内側から
ケーブルが引き出せますので、ケーブル取り回しの際に
最小限のスペースで、作業を行えます。
また、リールを内蔵しておりますのでケーブルのよりを戻す必要がなく
持ち運びにも便利なサイズとなっております。
(外装箱サイズ：310W×310H×310Dmm)

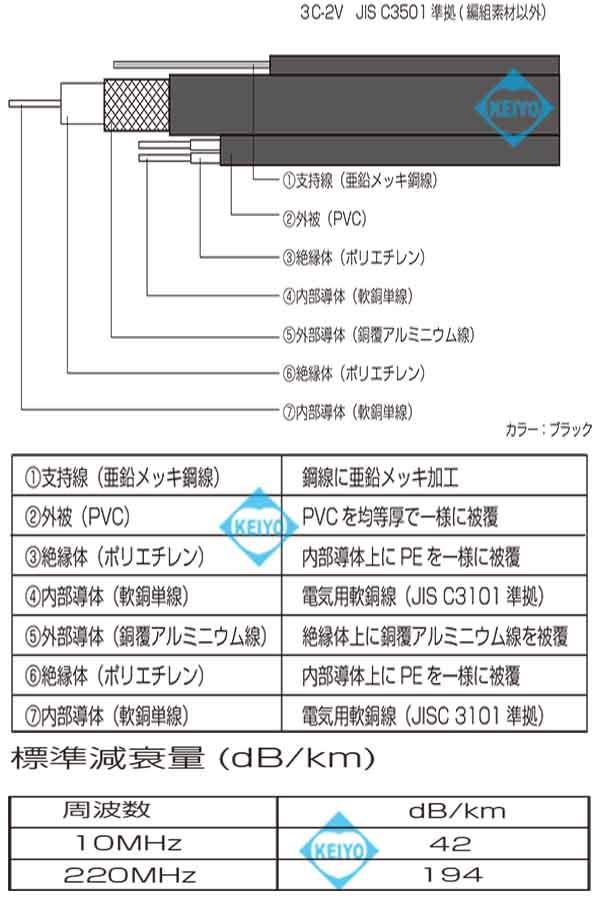

■3C2V+0.9mm-200M複合ケーブル(黒色9　構造図
■ 3C2V+0.9mm-200M複合ケーブル（黒色）　スペック型番3C2V+0.9mm-200M複合ケーブルケーブル色黒色3C2V中心導体材質銅3C2V外部導体材質軟銅アルミニウム線3C2V絶縁体材質ポリエチレンジャケット材質PVC(耐候性)同軸中心導体直径0.5mmシース外径5.4mm絶縁体外径3.1mm使用周波数-MHzVSWR-以下絶縁耐力AC1000V/1分間絶縁抵抗1000MΩKm以上特性インピーダンス75±3Ω支持線直径1.2mm支持線シース外径2.7mm支持線引張強度1300N/mm以上アラーム線導体材質電気用軟銅線アラーム線径0.9mm±0.01アラーム線材質ポリエチレン(HDPE)絶縁体色第一種心線：1(赤)・2(半透明)絶縁体線径1.35±0.02外皮材質ポリ塩化ビニル(PVC)外皮色黒色外皮標準厚さ0.7外皮仕上げ外装4.0±0.2その他アラーム線仕様・絶縁体強度：引張強さ10ＭＰａ以上、伸び350%以上
・シース強度：引張強さ10ＭＰａ以上、伸び120%以上
・耐電圧；AC 350v 1分間耐えること(＠20)℃
・絶縁抵抗：1000MΩ·Km以上　(＠20℃、空中)
・導体抵抗29.2Ω/km以下　(空中)※上記仕様及びデザインは予告なく変更される場合がございます。
予めご了承下さい。

架空配線に最適な支持線付
0.9mm警報2芯線+3C2V-200M複合ケーブル
(黒色)
